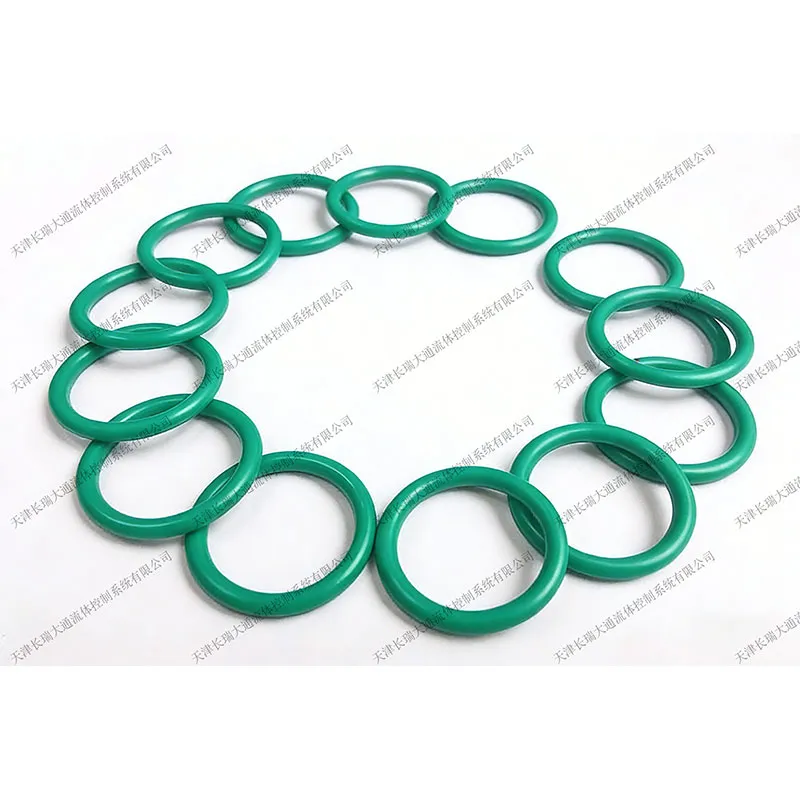

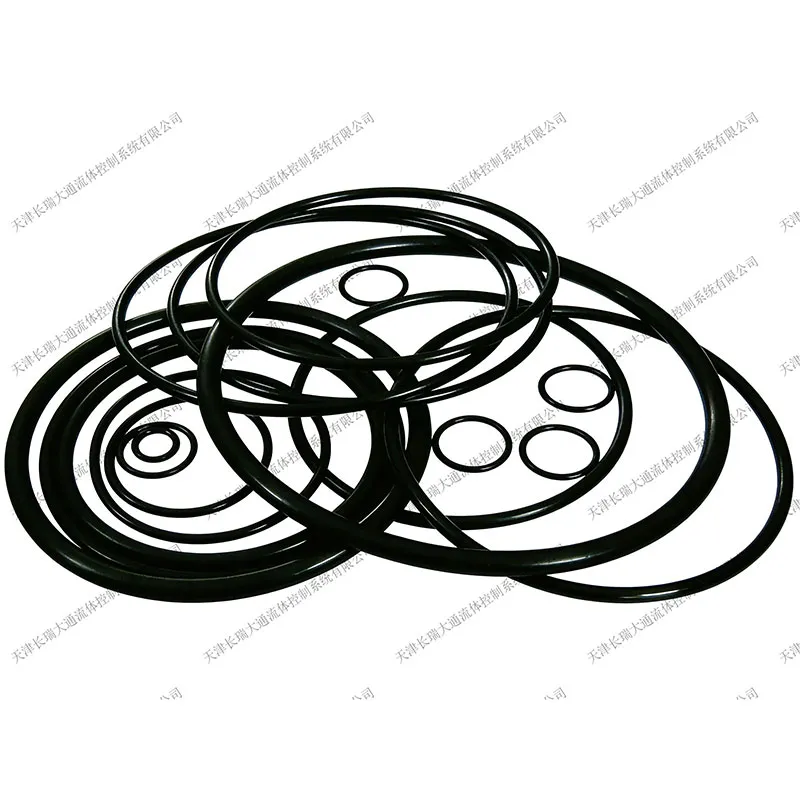

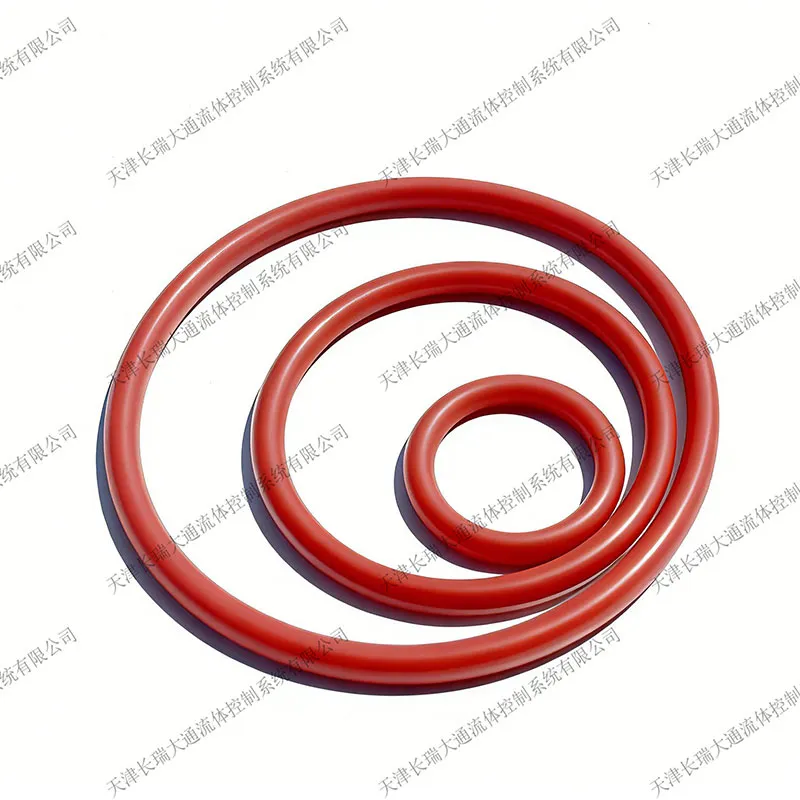

Уплотнительные кольца типа O-ring представляют собой кольцевые уплотнительные элементы с поперечным сечением в форме буквы «O». Их ключевая ценность заключается в обеспечении высокой надёжности за счёт простой конструкции. Данные уплотнения изготавливаются из синтетических каучуков — таких как нитрильный каучук (NBR), фторкаучук (FKM), силиконовый каучук и др. — методом прессования, что позволяет получать изделия стандартизированных размеров.
Уплотнительные кольца типа O-ring представляют собой кольцевые уплотнительные элементы с поперечным сечением в форме буквы «O». Их ключевая ценность заключается в обеспечении высокой надёжности за счёт простой конструкции. Данные уплотнения изготавливаются из синтетических каучуков — таких как нитрильный каучук (NBR), фторкаучук (FKM), силиконовый каучук и др. — методом прессования, что позволяет получать изделия стандартизированных размеров.
Принцип уплотнения основан на предварительном сжатии после установки: в посадочной канавке O-ring сжимается и деформируется, формируя начальный уплотнительный контакт. При повышении давления в системе рабочая среда воздействует на кольцо, смещая и деформируя его в сторону зоны низкого давления, тем самым дополнительно усиливая герметичность контактной поверхности. Это адаптивное свойство известно как «самоуплотняющееся действие».
Благодаря такому механизму O-ring уплотнения применимы как в статических узлах уплотнения (например, крышки, фланцы), так и в динамических узлах с низкой и средней скоростью движения (таких как вращающиеся валы и возвратно-поступательные штоки). За счёт экономичности, простоты монтажа и широкой совместимости с различными рабочими средами данные уплотнительные кольца стали незаменимыми базовыми элементами уплотнения в гидравлических системах, автомобильной промышленности, трубопроводных соединениях и бытовом оборудовании.
