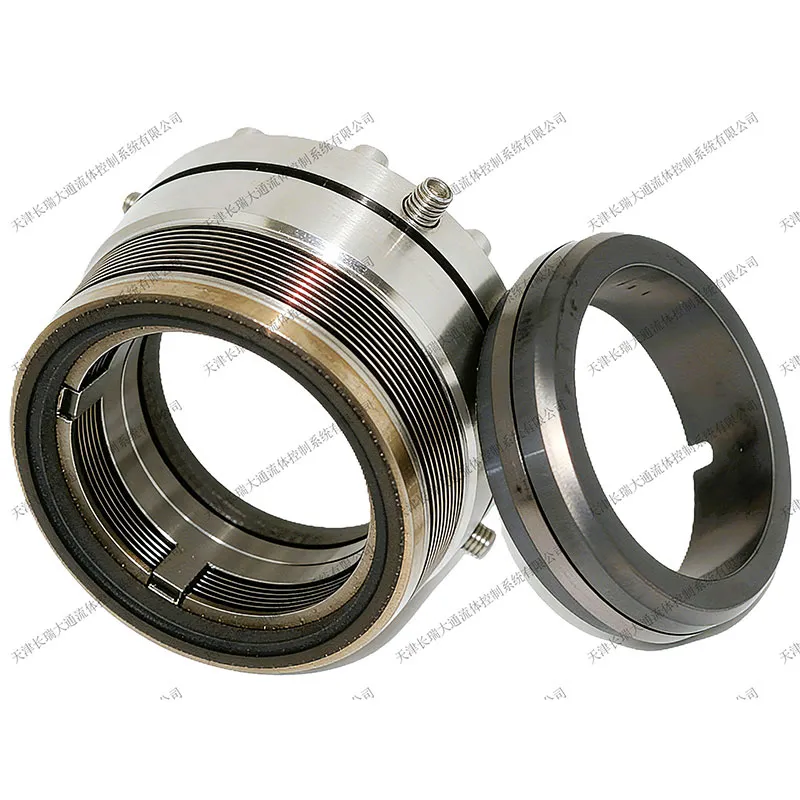

CRMFLWT — это одностороннее, сбалансированное механическое уплотнение с вращающимся металлическим гофрированным рукавом, специально разработанное для валов без ступеней. Оно относится к серии уплотнений с металлическим гофрированным рукавом, ключевым элементом является вращающаяся металлическая сильфонная обойма, который сочетает в себе функции уплотнения и эластичной компенсации.
CRMFLWT — это одностороннее, сбалансированное механическое уплотнение с вращающимся металлическим гофрированным рукавом, специально разработанное для валов без ступеней. Оно относится к серии уплотнений с металлическим гофрированным рукавом, ключевым элементом является вращающаяся металлическая сильфонная обойма, который сочетает в себе функции уплотнения и эластичной компенсации. Это позволяет образовать уплотнительное соединение с неподвижным кольцом, предотвращая утечку среды, и одновременно адаптироваться к осевому смещению ±1,0 мм и радиальным вибрациям для поддержания контакта уплотняющей поверхности.
Конструкция исключает динамические резиновые O-образные кольца, а сбалансированная конструкция снижает давление на уплотнительном плече и минимизирует потери на трение. Уплотнение поддерживает работу в любом направлении вращения и легко устанавливается. Дизайн вращающегося гофрированного рукава снижает гидравлическое сопротивление и улучшает эффективность теплоотведения.
Что касается материалов, стандартный гофрированный рукав изготовлен из нержавеющей стали 316/316L, в то время как для специальных условий могут быть выбраны высокотемпературные сплавы, такие как Inconel 718 и Hastelloy C-276. Стандартная уплотнительная поверхность представляет собой комбинацию графита и карбида кремния, с вариантами карбида вольфрама/карбид вольфрама и SiC/SiC для специальных условий. Стандартные металлические компоненты изготавливаются из сплава CrNiMo, для специальных условий доступны титановый сплав и сплав Хастеллой. Вспомогательное уплотнение обычно изготавливают из гибкого графита или PTFE, в то время как для не высокотемпературных применений можно выбрать фторкаучук или ЭПДМ.
Рабочие параметры охватывают диаметры валов от 16 до 150 мм, стандартный рабочий температурный диапазон составляет от -40°C до +380°C, при этом специальные системы охлаждения могут достигать до 600°C. Рабочее давление: при внутреннем нагружении — ≤2,5 МПа, при внешнем нагружении — ≤25 бар для внешнего давления. Стандартная линейная скорость составляет ≤15 м/с, при этом специальные конструкции могут достигать 50 м/с.
Уплотнение применяется в нефтехимической промышленности для насосов на дне нефтеперерабатывающих колонн, мешалок реакторов, насосов для транспортировки полимерных растворов; в энергетическом секторе для насосов подачи воды на котлах электростанций и циркуляционных насосов для устройств утилизации тепла; в фармацевтической и пищевой промышленности для концентрационного оборудования и насосов для высоковязких материалов; а также в бумажной промышленности для насосов черной жидкости, мешалок анаэробных реакторов для очистки сточных вод, в оборудовании для производства пластикового волокна и устройствах для производства синтетических смол.
По сравнению с традиционными механическими уплотнениями с пружинами, CRMFLWT предлагает такие преимущества, как широкий температурный диапазон, отличная совместимость со средами (подходит для высокотемпературных, высоковязких, коррозийных сред и сред, содержащих мелкие частицы), длительный срок службы (в среднем более 24000 часов), простота установки (модульный дизайн) и низкие требования к точности обработки вала.
При выборе необходимо учитывать характеристики среды (температуру, давление, вязкость, коррозионные свойства и наличие частиц), эксплуатационные параметры (диаметр вала, скорость вращения, осевое смещение) и условия установки (осевое пространство, размеры уплотнительной камеры). Для высокотемпературных и высоковязких сред рекомендуется использовать системы промывки API Plan 52/53/54 для обеспечения смазки и охлаждения уплотняющей поверхности.
| Диапазон температур | от -40℃ до +380℃ (при наличии специальной системы охлаждения до 600℃) |
| Рабочее давление | ≤ 2,5 МПа |
| Линейная скорость | ≤ 15 м/с |
| Размеры диаметра вала | от 16 мм до 150 мм |
| Область применения | насосное оборудование в таких отраслях, как нефтехимия, энергетика, судостроение, фармацевтика и пищевая промышленность. |
