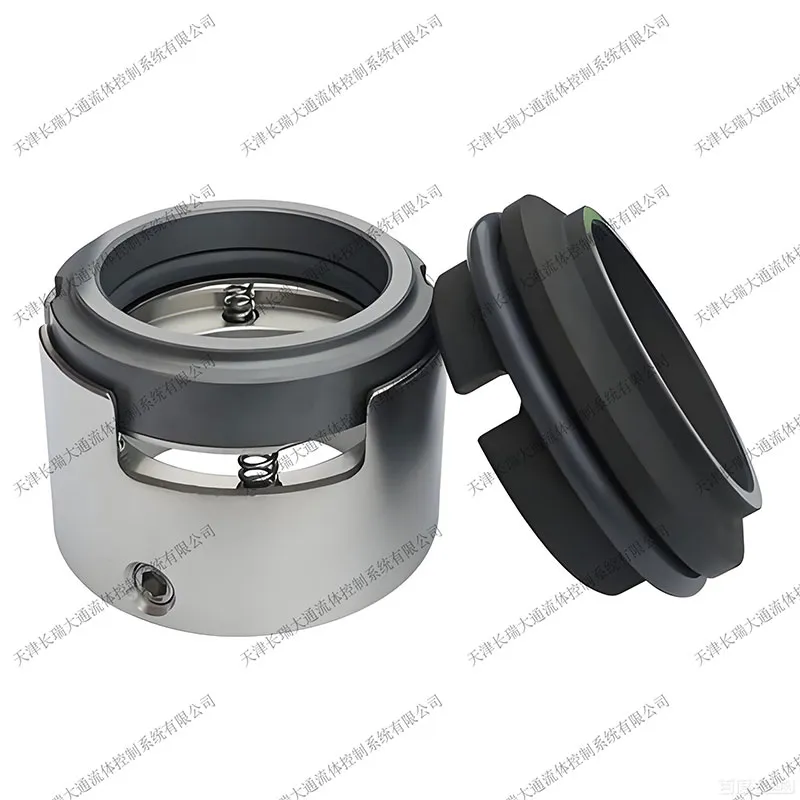

Механические торцевые уплотнения CRM7N, CRH7N, CRM74N и CRH74N: Это одинарные торцевые уплотнения, соответствующие EN 12756. CRM7N и CRH7N используют волновую пружину: под осевой нагрузкой она упруго деформируется, аккумулируя энергию и обеспечивая непрерывное, стабильное и равномерно распределённое прижимающее усилие на торцевые поверхности. По сравнению с традиционными винтовыми пружинами волновая пружина благодаря своей специфической конической конструкции обеспечивает большую нагрузочную способность при ограниченном монтажном пространстве при сохранении хороших упругих характеристик.
Механические торцевые уплотнения CRM7N, CRH7N, CRM74N и CRH74N: Это одинарные торцевые уплотнения, соответствующие EN 12756. CRM7N и CRH7N используют волновую пружину: под осевой нагрузкой она упруго деформируется, аккумулируя энергию и обеспечивая непрерывное, стабильное и равномерно распределённое прижимающее усилие на торцевые поверхности. По сравнению с традиционными винтовыми пружинами волновая пружина благодаря своей специфической конической конструкции обеспечивает большую нагрузочную способность при ограниченном монтажном пространстве при сохранении хороших упругих характеристик. Волновые пружины сохраняют стабильный модуль упругости в диапазоне -196…+650 °C. Подходят для перекачки сред с частицами, склонных к кристаллизации, а также высоковязких сред. CRM74N и CRH74N — многопружинные конструкции, обеспечивающие равномерное распределение давления на торцевые поверхности и плотный контакт между вращающимся и неподвижным кольцами на высоких скоростях. CRM7N и CRM74N — неуравновешенные, рабочее давление ≤ 2,5 МПа; CRH7N и CRH74N — уравновешенные, для более высоких давлений (≤ 8,0 МПа).
| Диапазон температур | -50…+220 °C |
| Рабочее давление | ≤ 2,5 МПа |
| Скорость скольжения | ≤ 20 м/с |
| Диаметр вала | 14–100 мм |
| Область применения | процессная и химическая промышленность, целлюлозно-бумажная промышленность, водоподготовка/водоочистка, судостроение, пищевая и напитковая промышленность, смазочные материалы |
| Диапазон температур | -50…+220 °C |
| Рабочее давление | ≤ 8,0 МПа |
| Скорость скольжения | ≤ 20 м/с |
| Диаметр вала | 14–100 мм |
| Область применения | процессная и химическая промышленность, целлюлозно-бумажная промышленность, водоподготовка/водоочистка, судостроение, пищевая и напитковая промышленность, смазочные материалы |
Спирально-навитая прокладка — это композитный уплотнительный элемент, сформированный чередующимся и плотным навивом предварительно профилированной V‑образной металлической ленты и гибкого неметаллического наполнителя. Обычно применяются ленты из нержавеющей стали или других сплавов в сочетании с графитом, PTFE (фторопластом) либо миканитом, уложенные по спирали. Внутренний металлический каркас обеспечивает упругость и механическую прочность, а неметаллические слои заполняют микронеровности сопрягаемых поверхностей, обеспечивая эффективную герметизацию.
Механическое уплотнение CR8B1 является односторонним, сбалансированным уплотнением, соответствующим стандарту EN12756. Оно имеет конструкцию с несколькими мелкими пружинами, равномерно распределенными по поверхности уплотнения, что обеспечивает равномерное распределение нагрузки на уплотняющую поверхность и предотвращает концентрацию напряжений в одной точке. Оптимизация конфигурации пружин и комбинации материалов значительно повышает стабильность и срок службы уплотняющей поверхности.
Серия механических уплотнений с металлическим сильфоном CRB — это высокопроизводительные узлы, разработанные для герметизации вращающегося оборудования в тяжелых условиях. Конструкция ориентирована на высокую надежность и длительный ресурс; конструкторская проработка и адаптация к условиям эксплуатации подтверждены точными расчетами и практическим опытом. Полностью соответствует стандарту JB/T 8726-1998 «Механические уплотнения — Технические условия».
Серии CRC8U и CRC8B имеют конструкцию с многопружинным механизмом уплотнения, размеры соединений которого соответствуют стандарту DIN24960, что делает их подходящими для центробежных насосов и другого вращающегося оборудования, соответствующего спецификациям DIN24960. Эти серии уплотнений имеют компактный дизайн и используют цельную кольцевую структуру, что обеспечивает отличную устойчивость к давлению и тепловым деформациям, минимизируя деформацию уплотняющей поверхности при высоком давлении.
Серии механических уплотнений CR59U и CR59B представляют собой односторонние уплотнения с несколькими пружинами, имеющими ту же внешнюю форму, что и серии CR58U и CR58B, и соответствуют стандартам нефтехимической промышленности EN 12756, DIN 24960, ISO 3069 и API 610. В отличие от последних, в данной серии используется клиновидное кольцо из политетрафторэтилена (PTFE) вместо резинового “O”-образного кольца в качестве вспомогательного уплотнительного элемента.
Многопружинное картриджное механическое уплотнение — это устройство торцевого уплотнения вращающегося вала, в котором 8–12 малых пружин, равномерно расположенных по окружности, создают осевое компенсирующее усилие между вращающимся и неподвижным кольцами. Основные узлы: неподвижное кольцо, вращающееся кольцо, несколько групп малых пружин, опора пружины, упорная шайба/приводной элемент и уплотнительное кольцо. В работе вращающееся кольцо вращается вместе с валом, а неподвижное остается фиксированным.
Одноторцевое картриджное механическое уплотнение — это предварительно собранный узел, интегрирующий одну пару торцев (вращающееся кольцо + неподвижное кольцо), пружинный компенсационный механизм, вспомогательные уплотнения (например, O‑кольца), приводные элементы и корпус картриджа. Принцип работы: вращающееся кольцо вращается вместе с валом и сопрягается с неподвижным кольцом, образуя уплотняющий торец.
Уплотнения CR58U и CR58B — одинарные многопружинные торцевые уплотнения, соответствующие EN 12756, ISO 3069 и API 610. Подходят для правого и левого направления вращения, характеризуются простым монтажом и высокой взаимозаменяемостью. Равномерное расположение нескольких малых пружин обеспечивает равномерную нагрузку на торцевые поверхности и исключает локальную концентрацию напряжений. Оптимизация схемы пружин и подбора материалов существенно повышает стабильность и срок службы уплотняющих поверхностей.
Наш инновационный запатентованный продукт — «прокладка с нулевой утечкой» — использует конструкцию с двойным внутренним и наружным уплотнением. В двойные уплотнительные камеры вводится высоконапорная экологичная уплотнительная жидкость, формирующая физический барьер, полностью исключающий выход вредных веществ из трубопровода и обеспечивающий нулевую утечку. Система поддерживает онлайн‑мониторинг состояния уплотнения в реальном времени и «однокнопочный» быстрый ремонт.
V-образное уплотнительное кольцо из PTFE — это специализированное уплотнение из политетрафторэтилена с V-образным поперечным сечением. Такая конструкция при давлении создает радиальный самоуплотняющий эффект, обеспечивая отличные динамические характеристики герметизации. Кольцо полностью наследует ключевые преимущества PTFE: выдающуюся коррозионную стойкость к большинству сильных кислот, щелочей и органических растворителей, а также широкий температурный диапазон.
Механическое уплотнение CR2100 представляет собой компактное, единое уплотнение с одним пружинным резиновым гофрированным рукавом. Его инновационный дизайн гофрированного рукава обладает характеристиками поддержки давления, что позволяет поддерживать стабильность структуры при высоком давлении и эффективно предотвращать образование складок или складок. Дизайн с одной крупной пружиной значительно снижает риск накопления твердых частиц или кристаллов в области пружины, обеспечивая закрытие уплотняющей поверхности и правильное следование за ней на всех этапах работы.
Прокладка из PTFE (политетрафторэтилена) — это уплотнительный элемент, изготавливаемый методом формования или резки, ценимый за уникальную химическую стойкость и физические свойства. Она обладает: Широкой коррозионной стойкостью: выдерживает воздействие большинства сред, включая сильные кислоты, щёлочи и органические растворители.
Уплотнительные кольца типа O-ring представляют собой кольцевые уплотнительные элементы с поперечным сечением в форме буквы «O». Их ключевая ценность заключается в обеспечении высокой надёжности за счёт простой конструкции. Данные уплотнения изготавливаются из синтетических каучуков — таких как нитрильный каучук (NBR), фторкаучук (FKM), силиконовый каучук и др. — методом прессования, что позволяет получать изделия стандартизированных размеров.
CR604 — универсальное картриджное уплотнение с неподвижным краевошовным металлическим сильфоном, соответствующее API 682, для работы в тяжелых промышленных условиях. Сильфон изготовлен из нержавеющей стали AM350 или сплава 718, выполнен с краевыми сварными швами под углом 45°, вторичное уплотнение — из гибкого графита (без эластомеров).
Композитная кампрофильная прокладка с металлическим сердечником обычно изготавливается путём обработки на высокоточной токарной или специализированной фрезерной машине концентрических волнообразных канавок на обеих сторонах металлической плоской прокладки. Вершины гребней на верхней и нижней поверхностях расположены в шахматном порядке, что повышает сжимаемость и способность к восстановлению.
Механическое уплотнение CRWB2 представляет собой одностороннее уплотнение с внешней конструкцией. Оно использует гофрированный рукав из политетрафторэтилена (PTFE) в качестве упругого элемента, обладающего исключительной стойкостью к коррозии. Конструкция размещает металлические компоненты, пружину и приводное кольцо за пределами уплотнительной камеры, изолируя их от технологической жидкости.
