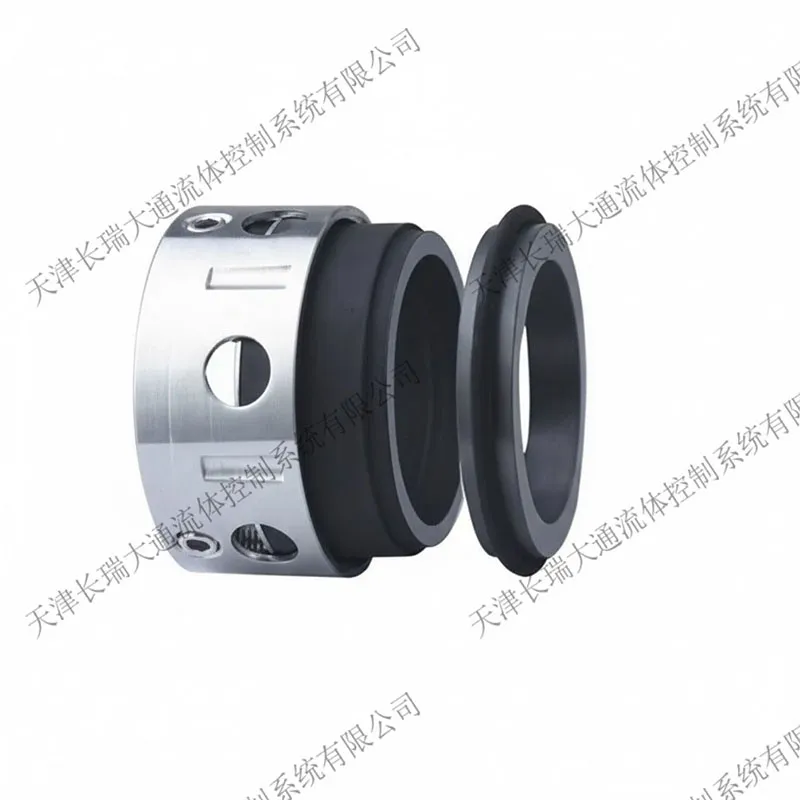

Механическое уплотнение CR8B1 является односторонним, сбалансированным уплотнением, соответствующим стандарту EN12756. Оно имеет конструкцию с несколькими мелкими пружинами, равномерно распределенными по поверхности уплотнения, что обеспечивает равномерное распределение нагрузки на уплотняющую поверхность и предотвращает концентрацию напряжений в одной точке. Оптимизация конфигурации пружин и комбинации материалов значительно повышает стабильность и срок службы уплотняющей поверхности.
Механическое уплотнение CR8B1 является односторонним, сбалансированным уплотнением, соответствующим стандарту EN12756. Оно имеет конструкцию с несколькими мелкими пружинами, равномерно распределенными по поверхности уплотнения, что обеспечивает равномерное распределение нагрузки на уплотняющую поверхность и предотвращает концентрацию напряжений в одной точке. Оптимизация конфигурации пружин и комбинации материалов значительно повышает стабильность и срок службы уплотняющей поверхности. Эта серия уплотнений разработана для балансировки давления и может использоваться как в низком, так и в высоком давлении, что делает ее подходящей для насосов в таких отраслях, как химическая, нефтяная, фармацевтическая и пищевая обработка.
| Диапазон температур | -40°C до +260°C |
| Рабочее давление | ≤ 7,6 МПа |
| Линейная скорость | ≤ 25 метров/секунду |
| Размер диаметра вала | от 15 мм до 150 мм |
| Область применения | Подходит для общепромышленных областей, таких как нефтепереработка, химическая промышленность, пищевая и напитковая индустрия, нефтехимия, фармацевтика, обработка сточных вод и энергетика. |
Механические торцевые уплотнения CRM7N, CRH7N, CRM74N и CRH74N: Это одинарные торцевые уплотнения, соответствующие EN 12756. CRM7N и CRH7N используют волновую пружину: под осевой нагрузкой она упруго деформируется, аккумулируя энергию и обеспечивая непрерывное, стабильное и равномерно распределённое прижимающее усилие на торцевые поверхности. По сравнению с традиционными винтовыми пружинами волновая пружина благодаря своей специфической конической конструкции обеспечивает большую нагрузочную способность при ограниченном монтажном пространстве при сохранении хороших упругих характеристик.
Гибкие графитовые прокладки — это уплотнительные элементы с исключительными характеристиками, состоящие из металлической опорной пластины (обычно из нержавеющей стали или титанового сплава) в качестве основного каркаса, ламинированной с обеих сторон гибким графитовым материалом. Такая композиционная структура сочетает механическую прочность металла и эластичную герметичность графита, обеспечивая три ключевые свойства: термостойкость, стойкость к высоким давлениям и коррозионную стойкость.

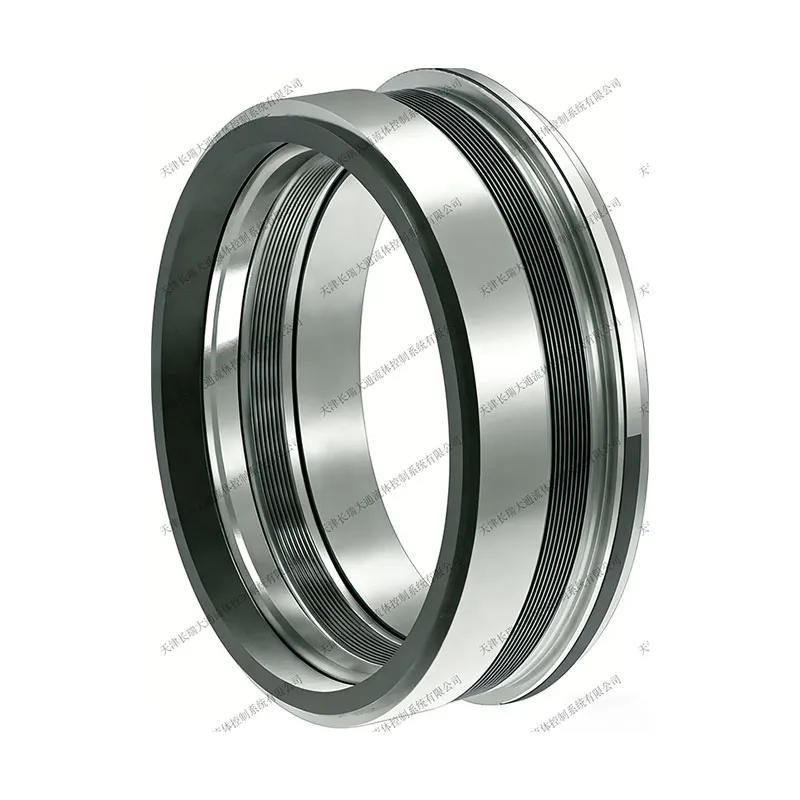

CR604 — универсальное картриджное уплотнение с неподвижным краевошовным металлическим сильфоном, соответствующее API 682, для работы в тяжелых промышленных условиях. Сильфон изготовлен из нержавеющей стали AM350 или сплава 718, выполнен с краевыми сварными швами под углом 45°, вторичное уплотнение — из гибкого графита (без эластомеров).
Спирально-навитая прокладка — это композитный уплотнительный элемент, сформированный чередующимся и плотным навивом предварительно профилированной V‑образной металлической ленты и гибкого неметаллического наполнителя. Обычно применяются ленты из нержавеющей стали или других сплавов в сочетании с графитом, PTFE (фторопластом) либо миканитом, уложенные по спирали. Внутренний металлический каркас обеспечивает упругость и механическую прочность, а неметаллические слои заполняют микронеровности сопрягаемых поверхностей, обеспечивая эффективную герметизацию.
Серии механических уплотнений CR59U и CR59B представляют собой односторонние уплотнения с несколькими пружинами, имеющими ту же внешнюю форму, что и серии CR58U и CR58B, и соответствуют стандартам нефтехимической промышленности EN 12756, DIN 24960, ISO 3069 и API 610. В отличие от последних, в данной серии используется клиновидное кольцо из политетрафторэтилена (PTFE) вместо резинового “O”-образного кольца в качестве вспомогательного уплотнительного элемента.

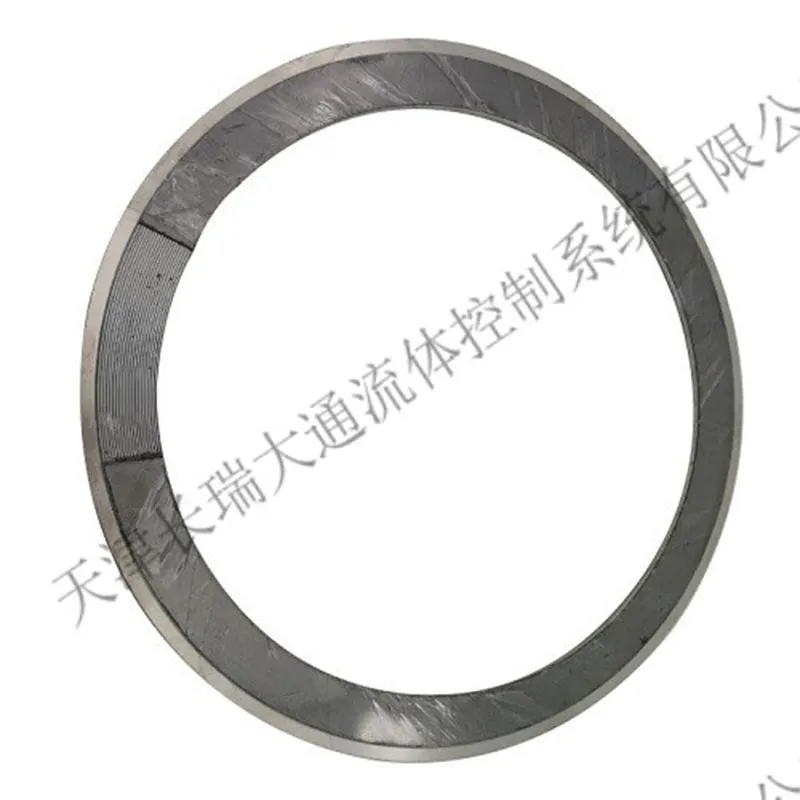

Композитная кампрофильная прокладка с металлическим сердечником обычно изготавливается путём обработки на высокоточной токарной или специализированной фрезерной машине концентрических волнообразных канавок на обеих сторонах металлической плоской прокладки. Вершины гребней на верхней и нижней поверхностях расположены в шахматном порядке, что повышает сжимаемость и способность к восстановлению.
Серия механических уплотнений с металлическим сильфоном CRB — это высокопроизводительные узлы, разработанные для герметизации вращающегося оборудования в тяжелых условиях. Конструкция ориентирована на высокую надежность и длительный ресурс; конструкторская проработка и адаптация к условиям эксплуатации подтверждены точными расчетами и практическим опытом. Полностью соответствует стандарту JB/T 8726-1998 «Механические уплотнения — Технические условия».
Многопружинное картриджное механическое уплотнение — это устройство торцевого уплотнения вращающегося вала, в котором 8–12 малых пружин, равномерно расположенных по окружности, создают осевое компенсирующее усилие между вращающимся и неподвижным кольцами. Основные узлы: неподвижное кольцо, вращающееся кольцо, несколько групп малых пружин, опора пружины, упорная шайба/приводной элемент и уплотнительное кольцо. В работе вращающееся кольцо вращается вместе с валом, а неподвижное остается фиксированным.
Механическое уплотнение CR1 представляет собой тип механического уплотнения, которое использует резиновый гофрированный рукав в качестве элемента уплотнения вала. Для того чтобы выдерживать пусковой и рабочий крутящий момент, в конструкции предусмотрены приводное кольцо и приводные канавки, которые устраняют избыточное напряжение на гофрированном рукаве, одновременно защищая вал и втулку вала от износа и царапин. Кроме того, дизайн с одной крупной пружиной значительно снижает риск накопления твердых частиц или кристаллов в области пружины, обеспечивая закрытие уплотняющей поверхности и правильное следование за ней на всех этапах работы.
CRMFLWT — это одностороннее, сбалансированное механическое уплотнение с вращающимся металлическим гофрированным рукавом, специально разработанное для валов без ступеней. Оно относится к серии уплотнений с металлическим гофрированным рукавом, ключевым элементом является вращающаяся металлическая сильфонная обойма, который сочетает в себе функции уплотнения и эластичной компенсации.

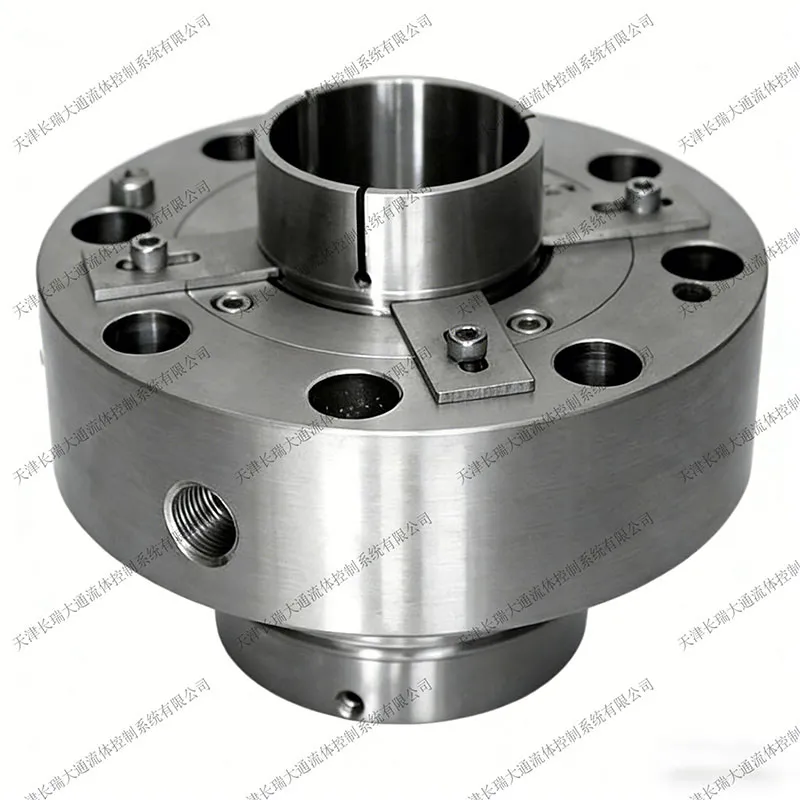

Одноторцевое картриджное механическое уплотнение — это предварительно собранный узел, интегрирующий одну пару торцев (вращающееся кольцо + неподвижное кольцо), пружинный компенсационный механизм, вспомогательные уплотнения (например, O‑кольца), приводные элементы и корпус картриджа. Принцип работы: вращающееся кольцо вращается вместе с валом и сопрягается с неподвижным кольцом, образуя уплотняющий торец.
Механическое уплотнение CRMBS100 с односторонней плоской гофрированной конструкцией соответствует основным международным и китайским стандартам, включая EN 12756, API 682/ISO 21049 и JB/T 6373, и удовлетворяет специфическим требованиям отраслей через сертификацию материалов и контроль процессов. Это гофрированное механическое уплотнение обладает отличными свойствами устойчивости к высоким температурам, высокому давлению и коррозии, что делает его подходящим для работы в различных жестких условиях.
Уплотнения CR58U и CR58B — одинарные многопружинные торцевые уплотнения, соответствующие EN 12756, ISO 3069 и API 610. Подходят для правого и левого направления вращения, характеризуются простым монтажом и высокой взаимозаменяемостью. Равномерное расположение нескольких малых пружин обеспечивает равномерную нагрузку на торцевые поверхности и исключает локальную концентрацию напряжений. Оптимизация схемы пружин и подбора материалов существенно повышает стабильность и срок службы уплотняющих поверхностей.
Механическое уплотнение CRMG1 является небалансированным односторонним уплотнительным устройством, специально разработанным для прямых валов, и имеет конструкцию с эластичным резиновым сильфоном. Дизайн резинового чехла на всю длину обеспечивает всестороннюю защиту вала, а специальная конструкция гофрированного рукава эффективно предотвращает повреждение поверхности вала в процессе эксплуатации.

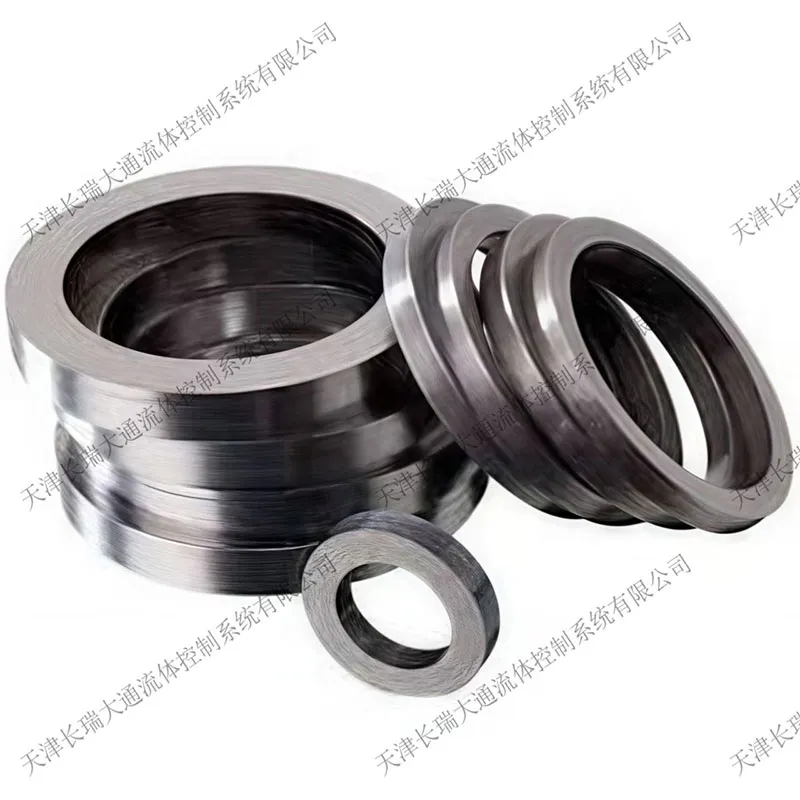

Расширенное графитовое кольцо — это уплотнительный элемент, полученный путём расширения природного чешуйчатого графита химической обработкой или воздействием высокой температуры с последующим формованием в пресс-форме. Оно унаследовало присущие графиту свойства и благодаря специальной технологии усиливает их, демонстрируя термостойкость, коррозионную стойкость и отличные самосмазывающиеся характеристики.
V-образное уплотнительное кольцо из PTFE — это специализированное уплотнение из политетрафторэтилена с V-образным поперечным сечением. Такая конструкция при давлении создает радиальный самоуплотняющий эффект, обеспечивая отличные динамические характеристики герметизации. Кольцо полностью наследует ключевые преимущества PTFE: выдающуюся коррозионную стойкость к большинству сильных кислот, щелочей и органических растворителей, а также широкий температурный диапазон.
