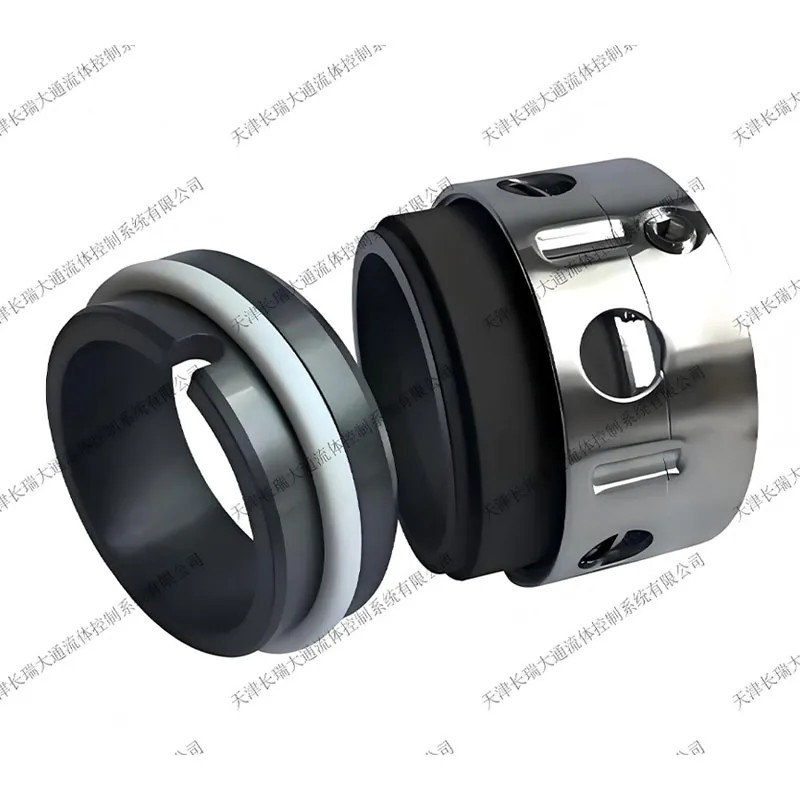

Серии механических уплотнений CR59U и CR59B представляют собой односторонние уплотнения с несколькими пружинами, имеющими ту же внешнюю форму, что и серии CR58U и CR58B, и соответствуют стандартам нефтехимической промышленности EN 12756, DIN 24960, ISO 3069 и API 610. В отличие от последних, в данной серии используется клиновидное кольцо из политетрафторэтилена (PTFE) вместо резинового “O”-образного кольца в качестве вспомогательного уплотнительного элемента.
Серии механических уплотнений CR59U и CR59B представляют собой односторонние уплотнения с несколькими пружинами, имеющими ту же внешнюю форму, что и серии CR58U и CR58B, и соответствуют стандартам нефтехимической промышленности EN 12756, DIN 24960, ISO 3069 и API 610. В отличие от последних, в данной серии используется клиновидное кольцо из политетрафторэтилена (PTFE) вместо резинового "O"-образного кольца в качестве вспомогательного уплотнительного элемента. Благодаря своим материалам это уплотнение более подходит для насосного оборудования, работающего с коррозийными средами, такими как кислоты и окислители, и может работать в более широком температурном диапазоне.
| Диапазон температур | -50°C до +400°C |
| Рабочее давление | ≤ 1,7 МПа |
| Окружная скорость | ≤ 25 м/с |
| Размер диаметра вала | от 14 мм до 100 мм |
| Область применения | Подходит для низкого и среднего давления в химической, нефтеперерабатывающей, нефтехимической и фармацевтической отраслях с коррозийными, низкотемпературными или высокотемпературными средами. |
| Диапазон температур | -50°C до +400°C |
| Рабочее давление | ≤ 6,2 МПа |
| Линейная скорость | ≤ 25 метров/секунду |
| Размер диаметра вала | от 14 мм до 100 мм |
| Область применения | Подходит для работы в условиях стандартного и высокого давления в химической, нефтеперерабатывающей, нефтехимической и фармацевтической отраслях при наличии коррозионных, низкотемпературных или высокотемпературных сред. |
Серия механических уплотнений с металлическим сильфоном CRB — это высокопроизводительные узлы, разработанные для герметизации вращающегося оборудования в тяжелых условиях. Конструкция ориентирована на высокую надежность и длительный ресурс; конструкторская проработка и адаптация к условиям эксплуатации подтверждены точными расчетами и практическим опытом. Полностью соответствует стандарту JB/T 8726-1998 «Механические уплотнения — Технические условия».
Механическое уплотнение CR8B1 является односторонним, сбалансированным уплотнением, соответствующим стандарту EN12756. Оно имеет конструкцию с несколькими мелкими пружинами, равномерно распределенными по поверхности уплотнения, что обеспечивает равномерное распределение нагрузки на уплотняющую поверхность и предотвращает концентрацию напряжений в одной точке. Оптимизация конфигурации пружин и комбинации материалов значительно повышает стабильность и срок службы уплотняющей поверхности.
Спирально-навитая прокладка — это композитный уплотнительный элемент, сформированный чередующимся и плотным навивом предварительно профилированной V‑образной металлической ленты и гибкого неметаллического наполнителя. Обычно применяются ленты из нержавеющей стали или других сплавов в сочетании с графитом, PTFE (фторопластом) либо миканитом, уложенные по спирали. Внутренний металлический каркас обеспечивает упругость и механическую прочность, а неметаллические слои заполняют микронеровности сопрягаемых поверхностей, обеспечивая эффективную герметизацию.
Уплотнения CR58U и CR58B — одинарные многопружинные торцевые уплотнения, соответствующие EN 12756, ISO 3069 и API 610. Подходят для правого и левого направления вращения, характеризуются простым монтажом и высокой взаимозаменяемостью. Равномерное расположение нескольких малых пружин обеспечивает равномерную нагрузку на торцевые поверхности и исключает локальную концентрацию напряжений. Оптимизация схемы пружин и подбора материалов существенно повышает стабильность и срок службы уплотняющих поверхностей.
CRMFL85N — это одностороннее, сбалансированное механическое уплотнение с металлическим гофрированным рукавом, предназначенное для валов диаметром от 16 до 100 мм. Оно использует металлический гофрированный рукав для соединения подвижного кольца и передающих компонентов, что устраняет традиционную пружинную конструкцию и динамические O-образные кольца.
Расширенное графитовое кольцо — это уплотнительный элемент, полученный путём расширения природного чешуйчатого графита химической обработкой или воздействием высокой температуры с последующим формованием в пресс-форме. Оно унаследовало присущие графиту свойства и благодаря специальной технологии усиливает их, демонстрируя термостойкость, коррозионную стойкость и отличные самосмазывающиеся характеристики.
V-образное уплотнительное кольцо из PTFE — это специализированное уплотнение из политетрафторэтилена с V-образным поперечным сечением. Такая конструкция при давлении создает радиальный самоуплотняющий эффект, обеспечивая отличные динамические характеристики герметизации. Кольцо полностью наследует ключевые преимущества PTFE: выдающуюся коррозионную стойкость к большинству сильных кислот, щелочей и органических растворителей, а также широкий температурный диапазон.
Уплотнительные кольца типа O-ring представляют собой кольцевые уплотнительные элементы с поперечным сечением в форме буквы «O». Их ключевая ценность заключается в обеспечении высокой надёжности за счёт простой конструкции. Данные уплотнения изготавливаются из синтетических каучуков — таких как нитрильный каучук (NBR), фторкаучук (FKM), силиконовый каучук и др. — методом прессования, что позволяет получать изделия стандартизированных размеров.
Гибкие графитовые прокладки — это уплотнительные элементы с исключительными характеристиками, состоящие из металлической опорной пластины (обычно из нержавеющей стали или титанового сплава) в качестве основного каркаса, ламинированной с обеих сторон гибким графитовым материалом. Такая композиционная структура сочетает механическую прочность металла и эластичную герметичность графита, обеспечивая три ключевые свойства: термостойкость, стойкость к высоким давлениям и коррозионную стойкость.
Многопружинное картриджное механическое уплотнение — это устройство торцевого уплотнения вращающегося вала, в котором 8–12 малых пружин, равномерно расположенных по окружности, создают осевое компенсирующее усилие между вращающимся и неподвижным кольцами. Основные узлы: неподвижное кольцо, вращающееся кольцо, несколько групп малых пружин, опора пружины, упорная шайба/приводной элемент и уплотнительное кольцо. В работе вращающееся кольцо вращается вместе с валом, а неподвижное остается фиксированным.
Прокладка из PTFE (политетрафторэтилена) — это уплотнительный элемент, изготавливаемый методом формования или резки, ценимый за уникальную химическую стойкость и физические свойства. Она обладает: Широкой коррозионной стойкостью: выдерживает воздействие большинства сред, включая сильные кислоты, щёлочи и органические растворители.
Механические торцевые уплотнения CRM7N, CRH7N, CRM74N и CRH74N: Это одинарные торцевые уплотнения, соответствующие EN 12756. CRM7N и CRH7N используют волновую пружину: под осевой нагрузкой она упруго деформируется, аккумулируя энергию и обеспечивая непрерывное, стабильное и равномерно распределённое прижимающее усилие на торцевые поверхности. По сравнению с традиционными винтовыми пружинами волновая пружина благодаря своей специфической конической конструкции обеспечивает большую нагрузочную способность при ограниченном монтажном пространстве при сохранении хороших упругих характеристик.
Однопружинное картриджное механическое уплотнение использует одну крупную спиральную пружину для осевого поджатия, обеспечивая контакт вращающегося кольца (вращается с валом) с неподвижным кольцом (закреплено на корпусе насоса/крышке). Герметизация достигается за счет жидкостной пленки между торцами. Основные компоненты: вращающееся кольцо, неподвижное кольцо, одна большая пружина, опора пружины, приводная втулка, вспомогательные уплотнения (O‑кольца/V‑кольца) и противо‑проворотные штифты.
Механическое уплотнение CR1 представляет собой тип механического уплотнения, которое использует резиновый гофрированный рукав в качестве элемента уплотнения вала. Для того чтобы выдерживать пусковой и рабочий крутящий момент, в конструкции предусмотрены приводное кольцо и приводные канавки, которые устраняют избыточное напряжение на гофрированном рукаве, одновременно защищая вал и втулку вала от износа и царапин. Кроме того, дизайн с одной крупной пружиной значительно снижает риск накопления твердых частиц или кристаллов в области пружины, обеспечивая закрытие уплотняющей поверхности и правильное следование за ней на всех этапах работы.
Композитная кампрофильная прокладка с металлическим сердечником обычно изготавливается путём обработки на высокоточной токарной или специализированной фрезерной машине концентрических волнообразных канавок на обеих сторонах металлической плоской прокладки. Вершины гребней на верхней и нижней поверхностях расположены в шахматном порядке, что повышает сжимаемость и способность к восстановлению.
Механическое уплотнение CR2100 представляет собой компактное, единое уплотнение с одним пружинным резиновым гофрированным рукавом. Его инновационный дизайн гофрированного рукава обладает характеристиками поддержки давления, что позволяет поддерживать стабильность структуры при высоком давлении и эффективно предотвращать образование складок или складок. Дизайн с одной крупной пружиной значительно снижает риск накопления твердых частиц или кристаллов в области пружины, обеспечивая закрытие уплотняющей поверхности и правильное следование за ней на всех этапах работы.
