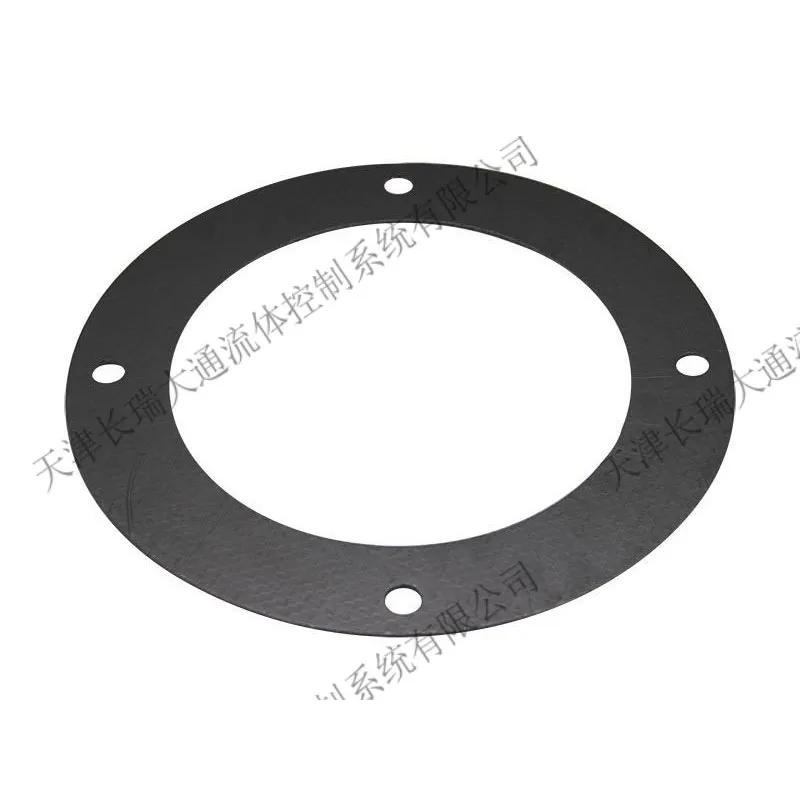

Гибкие графитовые прокладки — это уплотнительные элементы с исключительными характеристиками, состоящие из металлической опорной пластины (обычно из нержавеющей стали или титанового сплава) в качестве основного каркаса, ламинированной с обеих сторон гибким графитовым материалом. Такая композиционная структура сочетает механическую прочность металла и эластичную герметичность графита, обеспечивая три ключевые свойства: термостойкость, стойкость к высоким давлениям и коррозионную стойкость.
Гибкие графитовые прокладки — это уплотнительные элементы с исключительными характеристиками, состоящие из металлической опорной пластины (обычно из нержавеющей стали или титанового сплава) в качестве основного каркаса, ламинированной с обеих сторон гибким графитовым материалом. Такая композиционная структура сочетает механическую прочность металла и эластичную герметичность графита, обеспечивая три ключевые свойства: термостойкость, стойкость к высоким давлениям и коррозионную стойкость.
Термостойкость обусловлена самим гибким графитом, который в неокислительной среде выдерживает до 1000°C без плавления и разложения, обеспечивая долгосрочную стабильность в условиях высоких температур (например, котлы, двигатели). Стойкость к высоким давлениям обеспечивается жёсткой опорой внутреннего насечённого металлического сердечника, который распределяет и воспринимает давление системы, предотвращая смятие прокладки; это делает её пригодной для высоконапорных трубопроводов и арматуры в нефтяной и химической промышленности. Отличная коррозионная стойкость связана с химической инертностью графита, устойчивого к воздействию большинства кислот, щелочей и органических растворителей.
Благодаря надёжным комплексным характеристикам и выгодной стоимости гибкая графитовая прокладка стала ключевым решением для герметизации в жёстких условиях высоких температур, давлений и сильной коррозии.
Композитная кампрофильная прокладка с металлическим сердечником обычно изготавливается путём обработки на высокоточной токарной или специализированной фрезерной машине концентрических волнообразных канавок на обеих сторонах металлической плоской прокладки. Вершины гребней на верхней и нижней поверхностях расположены в шахматном порядке, что повышает сжимаемость и способность к восстановлению.
Механическое уплотнение CR2100 представляет собой компактное, единое уплотнение с одним пружинным резиновым гофрированным рукавом. Его инновационный дизайн гофрированного рукава обладает характеристиками поддержки давления, что позволяет поддерживать стабильность структуры при высоком давлении и эффективно предотвращать образование складок или складок. Дизайн с одной крупной пружиной значительно снижает риск накопления твердых частиц или кристаллов в области пружины, обеспечивая закрытие уплотняющей поверхности и правильное следование за ней на всех этапах работы.
Спирально-навитая прокладка — это композитный уплотнительный элемент, сформированный чередующимся и плотным навивом предварительно профилированной V‑образной металлической ленты и гибкого неметаллического наполнителя. Обычно применяются ленты из нержавеющей стали или других сплавов в сочетании с графитом, PTFE (фторопластом) либо миканитом, уложенные по спирали. Внутренний металлический каркас обеспечивает упругость и механическую прочность, а неметаллические слои заполняют микронеровности сопрягаемых поверхностей, обеспечивая эффективную герметизацию.
CRMFLWT — это одностороннее, сбалансированное механическое уплотнение с вращающимся металлическим гофрированным рукавом, специально разработанное для валов без ступеней. Оно относится к серии уплотнений с металлическим гофрированным рукавом, ключевым элементом является вращающаяся металлическая сильфонная обойма, который сочетает в себе функции уплотнения и эластичной компенсации.
Прокладка из PTFE (политетрафторэтилена) — это уплотнительный элемент, изготавливаемый методом формования или резки, ценимый за уникальную химическую стойкость и физические свойства. Она обладает: Широкой коррозионной стойкостью: выдерживает воздействие большинства сред, включая сильные кислоты, щёлочи и органические растворители.
Механическое уплотнение CRMG1 является небалансированным односторонним уплотнительным устройством, специально разработанным для прямых валов, и имеет конструкцию с эластичным резиновым сильфоном. Дизайн резинового чехла на всю длину обеспечивает всестороннюю защиту вала, а специальная конструкция гофрированного рукава эффективно предотвращает повреждение поверхности вала в процессе эксплуатации.
V-образное уплотнительное кольцо из PTFE — это специализированное уплотнение из политетрафторэтилена с V-образным поперечным сечением. Такая конструкция при давлении создает радиальный самоуплотняющий эффект, обеспечивая отличные динамические характеристики герметизации. Кольцо полностью наследует ключевые преимущества PTFE: выдающуюся коррозионную стойкость к большинству сильных кислот, щелочей и органических растворителей, а также широкий температурный диапазон.
Серия механических уплотнений с металлическим сильфоном CRB — это высокопроизводительные узлы, разработанные для герметизации вращающегося оборудования в тяжелых условиях. Конструкция ориентирована на высокую надежность и длительный ресурс; конструкторская проработка и адаптация к условиям эксплуатации подтверждены точными расчетами и практическим опытом. Полностью соответствует стандарту JB/T 8726-1998 «Механические уплотнения — Технические условия».
Механическое уплотнение CRMBS100 с односторонней плоской гофрированной конструкцией соответствует основным международным и китайским стандартам, включая EN 12756, API 682/ISO 21049 и JB/T 6373, и удовлетворяет специфическим требованиям отраслей через сертификацию материалов и контроль процессов. Это гофрированное механическое уплотнение обладает отличными свойствами устойчивости к высоким температурам, высокому давлению и коррозии, что делает его подходящим для работы в различных жестких условиях.
Одноторцевое картриджное механическое уплотнение — это предварительно собранный узел, интегрирующий одну пару торцев (вращающееся кольцо + неподвижное кольцо), пружинный компенсационный механизм, вспомогательные уплотнения (например, O‑кольца), приводные элементы и корпус картриджа. Принцип работы: вращающееся кольцо вращается вместе с валом и сопрягается с неподвижным кольцом, образуя уплотняющий торец.
Механические торцевые уплотнения CRM7N, CRH7N, CRM74N и CRH74N: Это одинарные торцевые уплотнения, соответствующие EN 12756. CRM7N и CRH7N используют волновую пружину: под осевой нагрузкой она упруго деформируется, аккумулируя энергию и обеспечивая непрерывное, стабильное и равномерно распределённое прижимающее усилие на торцевые поверхности. По сравнению с традиционными винтовыми пружинами волновая пружина благодаря своей специфической конической конструкции обеспечивает большую нагрузочную способность при ограниченном монтажном пространстве при сохранении хороших упругих характеристик.
Серии механических уплотнений CR59U и CR59B представляют собой односторонние уплотнения с несколькими пружинами, имеющими ту же внешнюю форму, что и серии CR58U и CR58B, и соответствуют стандартам нефтехимической промышленности EN 12756, DIN 24960, ISO 3069 и API 610. В отличие от последних, в данной серии используется клиновидное кольцо из политетрафторэтилена (PTFE) вместо резинового “O”-образного кольца в качестве вспомогательного уплотнительного элемента.
Картриджное механическое уплотнение с металлическим сильфоном — это высококлассный узел уплотнения вала, поставляемый как полностью предсобранный модуль, включающий вращающееся и неподвижное кольца, металлический сильфон (материалы: 316L, Хастеллой и др.), противо‑проворотные штифты и стопорные кольца. Металлический сильфон заменяет традиционные пружины как упругий компенсирующий элемент и совмещает функции упругой компенсации, вспомогательного уплотнения и передачи крутящего момента.
Серии CRC8U и CRC8B имеют конструкцию с многопружинным механизмом уплотнения, размеры соединений которого соответствуют стандарту DIN24960, что делает их подходящими для центробежных насосов и другого вращающегося оборудования, соответствующего спецификациям DIN24960. Эти серии уплотнений имеют компактный дизайн и используют цельную кольцевую структуру, что обеспечивает отличную устойчивость к давлению и тепловым деформациям, минимизируя деформацию уплотняющей поверхности при высоком давлении.
Механическое уплотнение CR1 представляет собой тип механического уплотнения, которое использует резиновый гофрированный рукав в качестве элемента уплотнения вала. Для того чтобы выдерживать пусковой и рабочий крутящий момент, в конструкции предусмотрены приводное кольцо и приводные канавки, которые устраняют избыточное напряжение на гофрированном рукаве, одновременно защищая вал и втулку вала от износа и царапин. Кроме того, дизайн с одной крупной пружиной значительно снижает риск накопления твердых частиц или кристаллов в области пружины, обеспечивая закрытие уплотняющей поверхности и правильное следование за ней на всех этапах работы.
CR604 — универсальное картриджное уплотнение с неподвижным краевошовным металлическим сильфоном, соответствующее API 682, для работы в тяжелых промышленных условиях. Сильфон изготовлен из нержавеющей стали AM350 или сплава 718, выполнен с краевыми сварными швами под углом 45°, вторичное уплотнение — из гибкого графита (без эластомеров).
