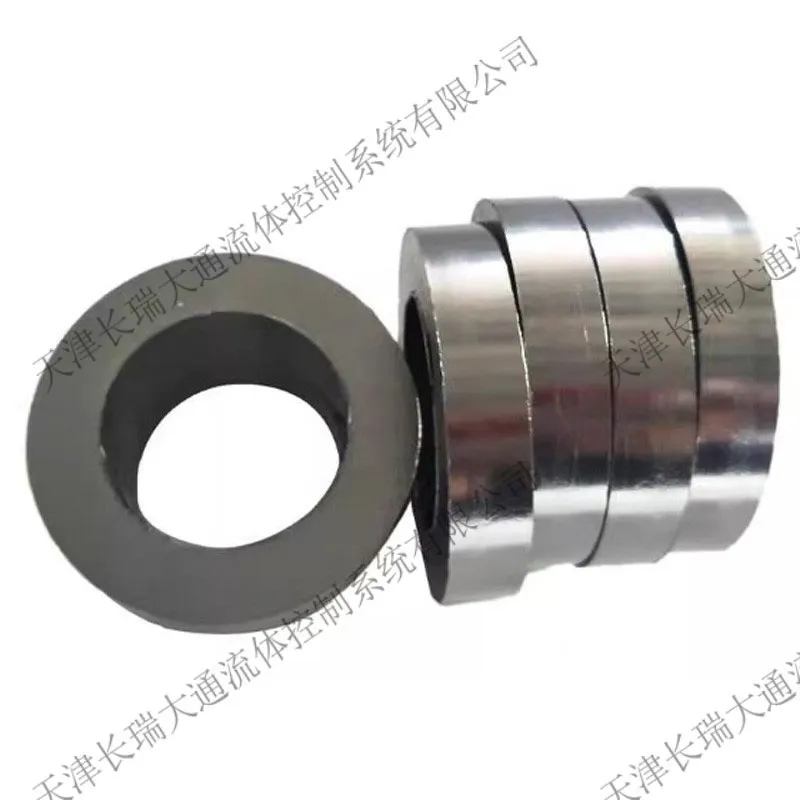

Расширенное графитовое кольцо — это уплотнительный элемент, полученный путём расширения природного чешуйчатого графита химической обработкой или воздействием высокой температуры с последующим формованием в пресс-форме. Оно унаследовало присущие графиту свойства и благодаря специальной технологии усиливает их, демонстрируя термостойкость, коррозионную стойкость и отличные самосмазывающиеся характеристики.
Расширенное графитовое кольцо — это уплотнительный элемент, полученный путём расширения природного чешуйчатого графита химической обработкой или воздействием высокой температуры с последующим формованием в пресс-форме. Оно унаследовало присущие графиту свойства и благодаря специальной технологии усиливает их, демонстрируя термостойкость, коррозионную стойкость и отличные самосмазывающиеся характеристики.
В частности, изделие обладает выдающейся термостойкостью: в неокислительной атмосфере выдерживает до 1600°C, а в окислительной среде стабильно работает примерно до 450°C. Имеет широкий спектр химической стойкости — к большинству кислот, щелочей, органических растворителей и масел, хотя чувствительно к сильно окислительным средам. Самосмазывающиеся свойства эффективно снижают коэффициент трения с сопрягаемыми деталями, что особенно важно для динамических уплотнений, где частое применение смазок затруднено.
Благодаря совокупности этих свойств расширенные графитовые кольца широко применяются как надёжное и универсальное уплотнительное решение в высокотемпературной арматуре, насосах и фланцевых соединениях трубопроводов в нефтехимии, энергетике и металлургии, а также в аэрокосмической отрасли.
V-образное уплотнительное кольцо из PTFE — это специализированное уплотнение из политетрафторэтилена с V-образным поперечным сечением. Такая конструкция при давлении создает радиальный самоуплотняющий эффект, обеспечивая отличные динамические характеристики герметизации. Кольцо полностью наследует ключевые преимущества PTFE: выдающуюся коррозионную стойкость к большинству сильных кислот, щелочей и органических растворителей, а также широкий температурный диапазон.
CRMFLWT — это одностороннее, сбалансированное механическое уплотнение с вращающимся металлическим гофрированным рукавом, специально разработанное для валов без ступеней. Оно относится к серии уплотнений с металлическим гофрированным рукавом, ключевым элементом является вращающаяся металлическая сильфонная обойма, который сочетает в себе функции уплотнения и эластичной компенсации.
Картриджное механическое уплотнение с металлическим сильфоном — это высококлассный узел уплотнения вала, поставляемый как полностью предсобранный модуль, включающий вращающееся и неподвижное кольца, металлический сильфон (материалы: 316L, Хастеллой и др.), противо‑проворотные штифты и стопорные кольца. Металлический сильфон заменяет традиционные пружины как упругий компенсирующий элемент и совмещает функции упругой компенсации, вспомогательного уплотнения и передачи крутящего момента.
Композитная кампрофильная прокладка с металлическим сердечником обычно изготавливается путём обработки на высокоточной токарной или специализированной фрезерной машине концентрических волнообразных канавок на обеих сторонах металлической плоской прокладки. Вершины гребней на верхней и нижней поверхностях расположены в шахматном порядке, что повышает сжимаемость и способность к восстановлению.
Двухторцевое картриджное механическое уплотнение — это модульный узел торцевого уплотнения вращающегося вала, объединяющий две пары параллельных торцов (вращающееся + неподвижное кольца) с пружинными компенсационными системами. Между торцами образуется изолированная камера, заполняемая барьерной жидкостью с давлением на 0,1–0,2 МПа выше давления процесса.
Механическое уплотнение CRMBS100 с односторонней плоской гофрированной конструкцией соответствует основным международным и китайским стандартам, включая EN 12756, API 682/ISO 21049 и JB/T 6373, и удовлетворяет специфическим требованиям отраслей через сертификацию материалов и контроль процессов. Это гофрированное механическое уплотнение обладает отличными свойствами устойчивости к высоким температурам, высокому давлению и коррозии, что делает его подходящим для работы в различных жестких условиях.
Наш инновационный запатентованный продукт — «прокладка с нулевой утечкой» — использует конструкцию с двойным внутренним и наружным уплотнением. В двойные уплотнительные камеры вводится высоконапорная экологичная уплотнительная жидкость, формирующая физический барьер, полностью исключающий выход вредных веществ из трубопровода и обеспечивающий нулевую утечку. Система поддерживает онлайн‑мониторинг состояния уплотнения в реальном времени и «однокнопочный» быстрый ремонт.
Прокладка из PTFE (политетрафторэтилена) — это уплотнительный элемент, изготавливаемый методом формования или резки, ценимый за уникальную химическую стойкость и физические свойства. Она обладает: Широкой коррозионной стойкостью: выдерживает воздействие большинства сред, включая сильные кислоты, щёлочи и органические растворители.
Механическое уплотнение CR1 представляет собой тип механического уплотнения, которое использует резиновый гофрированный рукав в качестве элемента уплотнения вала. Для того чтобы выдерживать пусковой и рабочий крутящий момент, в конструкции предусмотрены приводное кольцо и приводные канавки, которые устраняют избыточное напряжение на гофрированном рукаве, одновременно защищая вал и втулку вала от износа и царапин. Кроме того, дизайн с одной крупной пружиной значительно снижает риск накопления твердых частиц или кристаллов в области пружины, обеспечивая закрытие уплотняющей поверхности и правильное следование за ней на всех этапах работы.
CRMFL85N — это одностороннее, сбалансированное механическое уплотнение с металлическим гофрированным рукавом, предназначенное для валов диаметром от 16 до 100 мм. Оно использует металлический гофрированный рукав для соединения подвижного кольца и передающих компонентов, что устраняет традиционную пружинную конструкцию и динамические O-образные кольца.
Механические торцевые уплотнения CRM7N, CRH7N, CRM74N и CRH74N: Это одинарные торцевые уплотнения, соответствующие EN 12756. CRM7N и CRH7N используют волновую пружину: под осевой нагрузкой она упруго деформируется, аккумулируя энергию и обеспечивая непрерывное, стабильное и равномерно распределённое прижимающее усилие на торцевые поверхности. По сравнению с традиционными винтовыми пружинами волновая пружина благодаря своей специфической конической конструкции обеспечивает большую нагрузочную способность при ограниченном монтажном пространстве при сохранении хороших упругих характеристик.
Серии механических уплотнений CR59U и CR59B представляют собой односторонние уплотнения с несколькими пружинами, имеющими ту же внешнюю форму, что и серии CR58U и CR58B, и соответствуют стандартам нефтехимической промышленности EN 12756, DIN 24960, ISO 3069 и API 610. В отличие от последних, в данной серии используется клиновидное кольцо из политетрафторэтилена (PTFE) вместо резинового “O”-образного кольца в качестве вспомогательного уплотнительного элемента.
Спирально-навитая прокладка — это композитный уплотнительный элемент, сформированный чередующимся и плотным навивом предварительно профилированной V‑образной металлической ленты и гибкого неметаллического наполнителя. Обычно применяются ленты из нержавеющей стали или других сплавов в сочетании с графитом, PTFE (фторопластом) либо миканитом, уложенные по спирали. Внутренний металлический каркас обеспечивает упругость и механическую прочность, а неметаллические слои заполняют микронеровности сопрягаемых поверхностей, обеспечивая эффективную герметизацию.
Однопружинное картриджное механическое уплотнение использует одну крупную спиральную пружину для осевого поджатия, обеспечивая контакт вращающегося кольца (вращается с валом) с неподвижным кольцом (закреплено на корпусе насоса/крышке). Герметизация достигается за счет жидкостной пленки между торцами. Основные компоненты: вращающееся кольцо, неподвижное кольцо, одна большая пружина, опора пружины, приводная втулка, вспомогательные уплотнения (O‑кольца/V‑кольца) и противо‑проворотные штифты.
Серия механических уплотнений с металлическим сильфоном CRB — это высокопроизводительные узлы, разработанные для герметизации вращающегося оборудования в тяжелых условиях. Конструкция ориентирована на высокую надежность и длительный ресурс; конструкторская проработка и адаптация к условиям эксплуатации подтверждены точными расчетами и практическим опытом. Полностью соответствует стандарту JB/T 8726-1998 «Механические уплотнения — Технические условия».
Механическое уплотнение CRWB2 представляет собой одностороннее уплотнение с внешней конструкцией. Оно использует гофрированный рукав из политетрафторэтилена (PTFE) в качестве упругого элемента, обладающего исключительной стойкостью к коррозии. Конструкция размещает металлические компоненты, пружину и приводное кольцо за пределами уплотнительной камеры, изолируя их от технологической жидкости.
