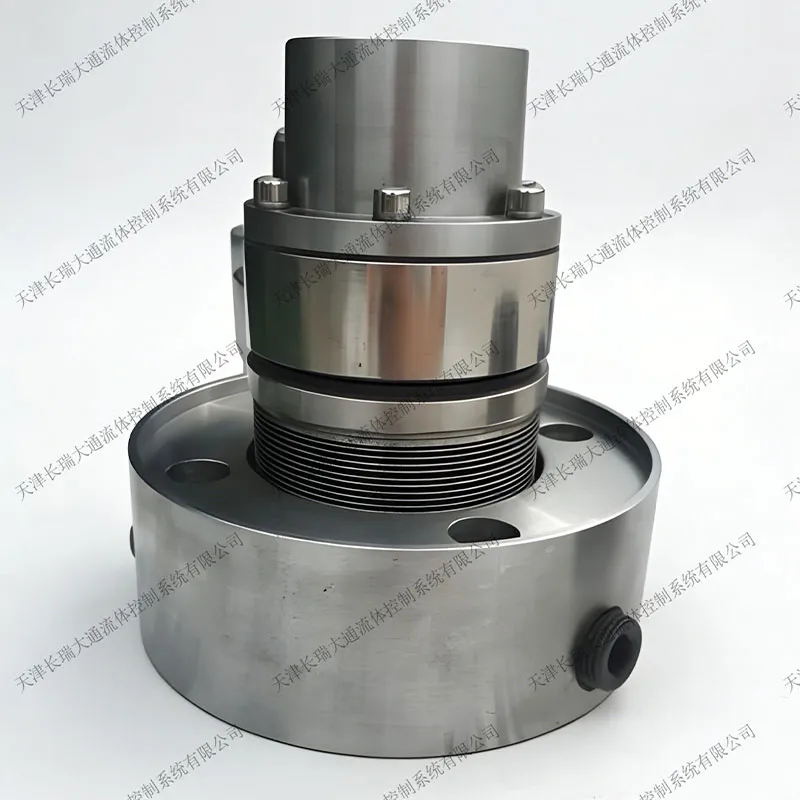

Картриджное механическое уплотнение с металлическим сильфоном — это высококлассный узел уплотнения вала, поставляемый как полностью предсобранный модуль, включающий вращающееся и неподвижное кольца, металлический сильфон (материалы: 316L, Хастеллой и др.), противо‑проворотные штифты и стопорные кольца. Металлический сильфон заменяет традиционные пружины как упругий компенсирующий элемент и совмещает функции упругой компенсации, вспомогательного уплотнения и передачи крутящего момента.
Картриджное механическое уплотнение с металлическим сильфоном — это высококлассный узел уплотнения вала, поставляемый как полностью предсобранный модуль, включающий вращающееся и неподвижное кольца, металлический сильфон (материалы: 316L, Хастеллой и др.), противо‑проворотные штифты и стопорные кольца. Металлический сильфон заменяет традиционные пружины как упругий компенсирующий элемент и совмещает функции упругой компенсации, вспомогательного уплотнения и передачи крутящего момента. Основной механизм герметизации — прецизионное сопряжение торцов вращающегося и неподвижного колец (шероховатость поверхности <0,2 мкм). За счет упругой деформации сильфона автоматически компенсируются осевые перемещения вала, вибрации и тепловые деформации, поддерживается стабильное прижимное усилие; отказ от уплотнительного кольца на стороне вращающегося кольца уменьшает потенциальные пути утечки.
Уплотнение обладает широкой пригодностью к условиям эксплуатации: температурный диапазон от −196°C до 800°C; в сбалансированном исполнении выдерживает давление до 6,9 МПа; устойчиво к коррозии, засорению и малочувствительно к биению/прогибу вала. Картриджная конструкция обеспечивает быстрый монтаж и замену узла целиком, снижая ошибки установки на 90% и повышая эффективность обслуживания на 70%. Широко применяется в нефтехимии, энергетике, сфере обращения с сжиженным природным газом (LNG), фармацевтике, очистке сточных вод и атомной отрасли — на оборудовании вроде высокотемпературных насосов теплового масла, реакторов, питательных насосов электростанций, насосов для сжиженного природного газа.
Подбор выполняется по свойствам среды и параметрам режима (давление, частота вращения, диаметр вала), с выбором одно-/двухторцевого либо тандемного исполнения. При установке необходимо обеспечить чистоту поверхности вала и соосность; недопустимо «подгибать» или деформировать сильфон для компенсации несоосности. В ходе эксплуатации следует контролировать утечки, температуру и упругость сильфона для обеспечения длительной и стабильной работы.
| Диапазон температур | -196°C — +800°C |
| Рабочее давление | ≤ 6,9 МПа |
| Окружная скорость | ≤ 15 м/с |
| Диаметр вала | 10 мм — 150 мм |
| Области применения | центробежные, роторные и турбинные насосы; компрессоры; охладители; другое вращающееся оборудование |
Уплотнительные кольца типа O-ring представляют собой кольцевые уплотнительные элементы с поперечным сечением в форме буквы «O». Их ключевая ценность заключается в обеспечении высокой надёжности за счёт простой конструкции. Данные уплотнения изготавливаются из синтетических каучуков — таких как нитрильный каучук (NBR), фторкаучук (FKM), силиконовый каучук и др. — методом прессования, что позволяет получать изделия стандартизированных размеров.
CR604 — универсальное картриджное уплотнение с неподвижным краевошовным металлическим сильфоном, соответствующее API 682, для работы в тяжелых промышленных условиях. Сильфон изготовлен из нержавеющей стали AM350 или сплава 718, выполнен с краевыми сварными швами под углом 45°, вторичное уплотнение — из гибкого графита (без эластомеров).
Серии CRC8U и CRC8B имеют конструкцию с многопружинным механизмом уплотнения, размеры соединений которого соответствуют стандарту DIN24960, что делает их подходящими для центробежных насосов и другого вращающегося оборудования, соответствующего спецификациям DIN24960. Эти серии уплотнений имеют компактный дизайн и используют цельную кольцевую структуру, что обеспечивает отличную устойчивость к давлению и тепловым деформациям, минимизируя деформацию уплотняющей поверхности при высоком давлении.
CRMFLWT — это одностороннее, сбалансированное механическое уплотнение с вращающимся металлическим гофрированным рукавом, специально разработанное для валов без ступеней. Оно относится к серии уплотнений с металлическим гофрированным рукавом, ключевым элементом является вращающаяся металлическая сильфонная обойма, который сочетает в себе функции уплотнения и эластичной компенсации.
Механическое уплотнение CRMBS100 с односторонней плоской гофрированной конструкцией соответствует основным международным и китайским стандартам, включая EN 12756, API 682/ISO 21049 и JB/T 6373, и удовлетворяет специфическим требованиям отраслей через сертификацию материалов и контроль процессов. Это гофрированное механическое уплотнение обладает отличными свойствами устойчивости к высоким температурам, высокому давлению и коррозии, что делает его подходящим для работы в различных жестких условиях.
Серия механических уплотнений с металлическим сильфоном CRB — это высокопроизводительные узлы, разработанные для герметизации вращающегося оборудования в тяжелых условиях. Конструкция ориентирована на высокую надежность и длительный ресурс; конструкторская проработка и адаптация к условиям эксплуатации подтверждены точными расчетами и практическим опытом. Полностью соответствует стандарту JB/T 8726-1998 «Механические уплотнения — Технические условия».
Однопружинное картриджное механическое уплотнение использует одну крупную спиральную пружину для осевого поджатия, обеспечивая контакт вращающегося кольца (вращается с валом) с неподвижным кольцом (закреплено на корпусе насоса/крышке). Герметизация достигается за счет жидкостной пленки между торцами. Основные компоненты: вращающееся кольцо, неподвижное кольцо, одна большая пружина, опора пружины, приводная втулка, вспомогательные уплотнения (O‑кольца/V‑кольца) и противо‑проворотные штифты.
Расширенное графитовое кольцо — это уплотнительный элемент, полученный путём расширения природного чешуйчатого графита химической обработкой или воздействием высокой температуры с последующим формованием в пресс-форме. Оно унаследовало присущие графиту свойства и благодаря специальной технологии усиливает их, демонстрируя термостойкость, коррозионную стойкость и отличные самосмазывающиеся характеристики.
Уплотнения CR58U и CR58B — одинарные многопружинные торцевые уплотнения, соответствующие EN 12756, ISO 3069 и API 610. Подходят для правого и левого направления вращения, характеризуются простым монтажом и высокой взаимозаменяемостью. Равномерное расположение нескольких малых пружин обеспечивает равномерную нагрузку на торцевые поверхности и исключает локальную концентрацию напряжений. Оптимизация схемы пружин и подбора материалов существенно повышает стабильность и срок службы уплотняющих поверхностей.
Многопружинное картриджное механическое уплотнение — это устройство торцевого уплотнения вращающегося вала, в котором 8–12 малых пружин, равномерно расположенных по окружности, создают осевое компенсирующее усилие между вращающимся и неподвижным кольцами. Основные узлы: неподвижное кольцо, вращающееся кольцо, несколько групп малых пружин, опора пружины, упорная шайба/приводной элемент и уплотнительное кольцо. В работе вращающееся кольцо вращается вместе с валом, а неподвижное остается фиксированным.
Механическое уплотнение CRMG1 является небалансированным односторонним уплотнительным устройством, специально разработанным для прямых валов, и имеет конструкцию с эластичным резиновым сильфоном. Дизайн резинового чехла на всю длину обеспечивает всестороннюю защиту вала, а специальная конструкция гофрированного рукава эффективно предотвращает повреждение поверхности вала в процессе эксплуатации.
Серии механических уплотнений CR59U и CR59B представляют собой односторонние уплотнения с несколькими пружинами, имеющими ту же внешнюю форму, что и серии CR58U и CR58B, и соответствуют стандартам нефтехимической промышленности EN 12756, DIN 24960, ISO 3069 и API 610. В отличие от последних, в данной серии используется клиновидное кольцо из политетрафторэтилена (PTFE) вместо резинового “O”-образного кольца в качестве вспомогательного уплотнительного элемента.
CRMFL85N — это одностороннее, сбалансированное механическое уплотнение с металлическим гофрированным рукавом, предназначенное для валов диаметром от 16 до 100 мм. Оно использует металлический гофрированный рукав для соединения подвижного кольца и передающих компонентов, что устраняет традиционную пружинную конструкцию и динамические O-образные кольца.
Механические торцевые уплотнения CRM7N, CRH7N, CRM74N и CRH74N: Это одинарные торцевые уплотнения, соответствующие EN 12756. CRM7N и CRH7N используют волновую пружину: под осевой нагрузкой она упруго деформируется, аккумулируя энергию и обеспечивая непрерывное, стабильное и равномерно распределённое прижимающее усилие на торцевые поверхности. По сравнению с традиционными винтовыми пружинами волновая пружина благодаря своей специфической конической конструкции обеспечивает большую нагрузочную способность при ограниченном монтажном пространстве при сохранении хороших упругих характеристик.
Механическое уплотнение CR8B1 является односторонним, сбалансированным уплотнением, соответствующим стандарту EN12756. Оно имеет конструкцию с несколькими мелкими пружинами, равномерно распределенными по поверхности уплотнения, что обеспечивает равномерное распределение нагрузки на уплотняющую поверхность и предотвращает концентрацию напряжений в одной точке. Оптимизация конфигурации пружин и комбинации материалов значительно повышает стабильность и срок службы уплотняющей поверхности.
Двухторцевое картриджное механическое уплотнение — это модульный узел торцевого уплотнения вращающегося вала, объединяющий две пары параллельных торцов (вращающееся + неподвижное кольца) с пружинными компенсационными системами. Между торцами образуется изолированная камера, заполняемая барьерной жидкостью с давлением на 0,1–0,2 МПа выше давления процесса.
